通风系统设计方案

一、通风系统特点:

1、 系统所作用的通风设备较复杂，流量较大。通风设备在工作期间可根据实际须要控制使用数量，风机负载随通风设备增减而变化。

2、 系统控制采用各实验室布点控制，即利用同系统的各通风设备的电动调风阀或在附近设置信号开关，利用电动调风阀或信号开关输送信号远距离控制风机启停。采用电动调风阀对通风设备进行流量调节。

3、 采用在风机入口处加装消声器的方式对通风系统进行噪声处理，对于电机功率小于4KW，A式传动的风机采用橡胶减振，对于电机功率大于4KW，C式传动的风机采用阻尼弹簧减振器减振。

4、 因应节能要求及实际需要，对全面排风系统P1及局部排风系统P3、P4、P5、P6系统功率≥4KW的通风系统采用变风量变频控制系统控制。节约电能同时也可大大延长风机使用寿命。

5、 因应现代环保要求，根据废气类别对P4、P5、P6系统的排气采用酸雾净化塔、活性炭干附等进行环保治理。

二、通风系统设计方案:

A、风机选型: 所有通风系统风机全部采用玻璃钢离心风机，性能稳定可靠，耐腐蚀，使用寿命长。

B、管路设计

全面通风系统风管采用镀锌钢板材，局部通风系统风管采用PVC管材，所有管道的设计压力均小于1500pa，属于中低压管路。根据有关国家标准，采用风管壁厚如下: 中低压系统镀锌钢板矩形风管板材厚度(mm) 风管长边尺寸b

板材厚度b≤320 0.5 320＜b≤450 0.6 450＜b≤630 0.6中低压系统硬聚氯乙烯(PVC)圆形风管板材厚度(mm)风管直径D

板材厚度D≤320 3.0 320＜D≤630

4.0中低压系统硬聚氯乙烯(PVC)矩形风管板材厚度((mm)风管长边尺寸b 板材厚度b≤320 3.0 320＜b≤500 4.0 500＜b≤800

5.0根据建筑条件及现有管道情况,考虑到室内美观、风管坚固程度及室内噪声的影响，我公司拟定全面通风系统采用镀锌风管，局部通风系统风管采用非易燃PVC风管。 圆形风管采用插件方式连接，方形管采有法兰方式连接，根据实际情况也可采用插件方式连接。

C、噪声设计:

1、 根据国家有关标准，噪声须控制在58dB(A)。为此在风机出口设置消声措施。

2、 本设计选用直筒形阻抗式消声器，能降低噪声约12 dB(A)分贝。

3、 消声器进口尺寸与风机出口一致。消声层厚度不小于50mm。

4、 通风系统采用直筒形阻抗式消声器，具有防腐，低噪，高强度等特点，为实验室专型消声器，消声器内、外管采用PP材质，内置玻璃丝布和超细玻璃吸音棉，用不锈钢网加固以使消声材料不易损坏和被气流吹走，延长消声器使用寿命。消声器内管截面的突变和内外管之间的膨胀室所构成外壳呈矩形，对中低频及高频都有较大的消声作用，可用于降低空气调节，通风系统中的中低压风机噪声及有腐蚀性作用的气体的噪音。

D、减振设计:

1、 根据国家有关规定，城市地区对环境建筑物影响的铅直振动容许值为: 昼间标准 75 dB夜间标准 72 dB

2、 大型玻璃钢离心风机运行时振动较大，其实测加速度级为VAL=120 dB。必须对风机采取减振措施，具体措施如下:

1) 风机与基础之间加装橡胶减振器，厚度为3CM，降低噪声25~30 dB。

2) 风机进风口安装减振软接头，使风机运行时所产生的噪声和振动不至通过风管传递到各层实验室。

3) 风机底座为水泥基础，水泥基础的高度根据现场情况可做适当调整，在条件允许的情况下风机基础高度不小于20CM。

E、通风控制系统设计:

1)为使各单台设备排风量达到设计要求，且确保每台通风设备在单独运行时不影响其他通风设备的正常运行，采用在每台设备上安装电动调风阀或手动调风阀调节设备通风流量。

2)设置PLC变频控制系统。控制系统将依据电动调风阀开关启动的总数量，通风控制箱的计算与调配来控制变频器的输出，以调解风机上电机的转速，相应地输出适当的风量。

F、废气净化系统设计:

(1)对于有机溶剂蒸气废气采用活性碳干吸附装置。此装置主体材质为PP，其活性炭吸附材料采用美国进口，经过化学吸附面特殊处理的活性炭，此装置具有净化效率高、结构紧凑、占地面积小、气速高、处理能力大、重量轻、管理维护方便等特点。 经测定分析，有机溶剂净化率应≥95%，吸附性能技术指标达到国内、外先进水平，有害气体的排放低于国际标准，具有较好的环境效益，是目前国内处理废气的理想设备。

(2)水喷淋吸附塔是一种用来净化盐酸雾及氮氧化物废气的新型净化设备，它具有净化效率高、结构紧凑、占地面积小、气速高、处理能力大、重量轻、便于管理维修、有害气体排放量低于国际标准等特点。 经测定分析，硫酸雾净化率可达93%，硝酸净化率可达90%，盐酸雾净化率可达98%，对酸雾净化性能技术指标达到国内先进水平，有害气体的排放标准，具有较好的环境效益，是目前国内处理酸雾的理想设备。 化学吸收反应式如下:2NaOH+H2SO4+2H2 O NaOH+HCL=NaCL+H2 O NaOH+HNO3=NaNO3+H2 O NaOH+HNO2=NaNO2+H2 O 水喷淋吸附塔主体材质为玻璃钢。循环水箱采用玻璃钢材质;循环水泵采用PVC材质;抽风机为玻璃钢离心风机。

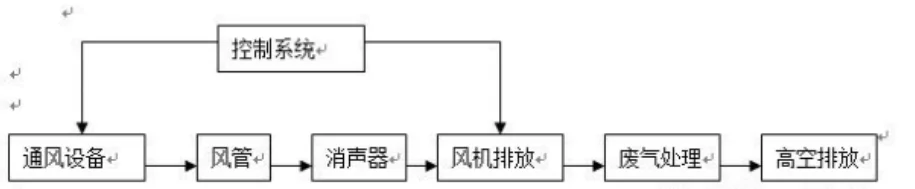

三、通风系统的工艺流程:
